森海环保：喷塑流水线设备工艺流程介绍

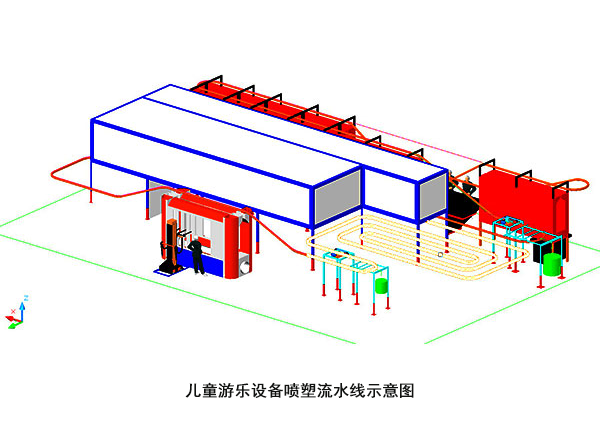

森海环保喷塑流水线示意图

森海环保喷塑流水线视频欣赏

喷塑简介

一般喷塑指的就是是喷粉,即利用静电高电压使极性粉末涂料分子极化的作用，用静电喷枪将聚酯类、或聚酰胺类、或环氧类等等合成高分子粉末涂料喷到已经经过表面处理（如磷化处理）的需要进行涂复的工件表面，再让工件经过烘房，而形成牢固的耐腐蚀性优良的涂膜层。

1、 喷塑是对经过检验合格后的产品、半成品表面覆盖，起到防锈、防腐，漂亮美观并具有标志的作用。进行在喷塑前必须进行前处理，在前处理作必要的整体检查，并按工艺作局部修整。

2、前处理工艺流程简图

1.预脱脂、2.脱脂、3.第一次水洗、4.第二次水洗、5.表调、6.磷化、7.第三次水洗、8.第四次水洗、9.纯水洗、10.静电喷塑、11.固化

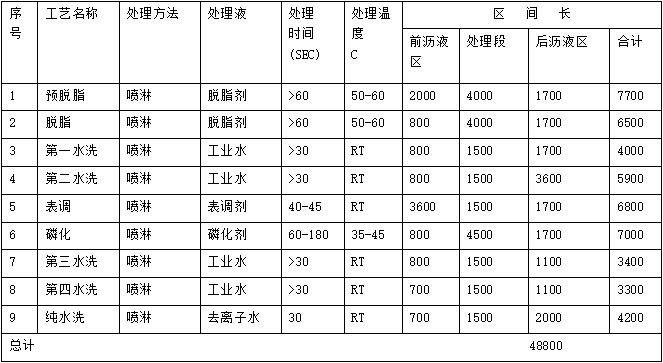

3、前处理工艺及参数(槽体根据产品而定)

喷塑流水线设备工艺流程

用喷塑流水线设备把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异（粉末涂料的不同种类效果）的涂层。

涂装喷塑流水线设备工艺流程如下：

1、前处理：

目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的膜层。

主要工艺步骤：除油、除锈、无铬钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的膜，既能防锈又能增加喷塑层的附着力。

常见前处理有浸泡式、喷淋式、喷砂、抛丸等。

2、静电喷涂

目的：将粉末涂料均匀地喷涂到工件的表面上。

工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收，过筛后可以再用。

3、高温固化

目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。

工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度，并保温相应的时间；开炉取出冷却即得到成品。

固化炉由“加热系统”和 “保温箱体”两部分构成，其中“加热系统”包含控制系统。

固化环节可以采用箱式固化炉（可选择一端开门或两端开门）；也可采用通过式烘道（喷塑流水线设备中，工件以一定速度通过恒温烘道，完成固化）。

喷塑流水线工艺的优特点

1、无溶剂、减少公害

油漆在生产、运输、贮存以及施工过程中，由于溶剂的挥发会给大气或水造成严重污染，并给操作人员带来身体伤害。如果保管和操作不当很容易引起火灾，此外废漆处理也十分困难。

而喷塑流水线不含任何溶剂，是100%固体分的涂料，它的制造、运输、贮存和施工解决了因溶剂而造成的污染问题，改善了操作人员的劳动条件，有利于操作人员的身体健康。

2、简化涂装工艺提高涂装效率

在采用油漆工艺涂装时,需经喷涂底漆、刮腻子、水磨、喷面漆、喷罩光漆等;三磨三抄;十多道至二十多道工序,七至十天加工周期。

而采用喷塑工艺涂装只需喷涂、固化、冷却等3道工序，一次成膜。大大简化了涂装工序，缩短了生产周期，当天就能出产品。

在粉末涂料静电涂装中，配置自动涂装机械和回收循环系统，就能形成自动化生产，从而节省了能源和资源，提高了生产效率。

3、粉末涂料利用率高，并可回收再用

与油漆相比，粉末涂料可以直接涂覆至被涂物表面，经烘烤固化后形成涂膜，而且未被涂上的粉末回收后可再送入供粉系统中使用，从而大大减少了涂料在施工中的损失，粉末涂料的利用率约在95%以上，而油漆除溶剂全部挥发损失外，未被涂上的油漆很难回收再用，故一般油漆的实际利用率在50%左右。

4、粉末涂膜性能好、坚固耐用

粉末涂料可以利用常温不溶于溶剂的树脂，或不易溶解而无法液体化的高分子树脂来制备具有各种功能的高性能涂膜。且粉末涂料在制备或成膜时，没有溶剂加入和释放，不会产生贯通涂膜的针孔，因此涂膜更致密。与油漆涂膜相比，粉末涂膜更加坚固耐用。
